Siga estas instrucciones para reemplazar la CPU en su quiosco. Una vez intercambiado, devuelva la unidad defectuosa junto con todos los cables originales dentro de los 15 días hábiles, o se le cobrará el precio total de la unidad.
Si tiene alguna pregunta o necesita ayuda para realizar el intercambio de la CPU, comuníquese con Soporte de Parlevel al (210) 200-8873 (opción 1).
RMA incluye:
- UPC
- Antenas (2x)
- Fuente de alimentación de la CPU

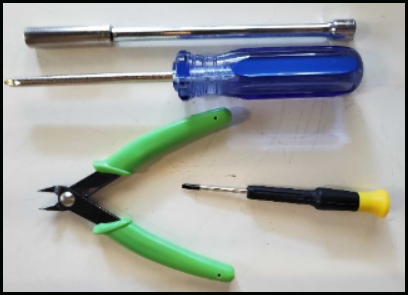

Necesitará:
- Destornillador Phillips
- Mini destornillador plano
- Cortador de cable
- 11/32 Enchufe (opcional)
- Clave para acceder al gabinete inferior del quiosco

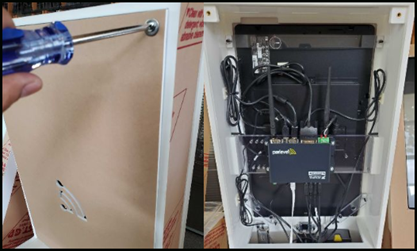

1. Use el destornillador Phillips para desenroscar los dos tornillos que aseguran el panel posterior del quiosco. Una vez retirado, deslice la puerta trasera hacia arriba y afuera para acceder a la CPU.

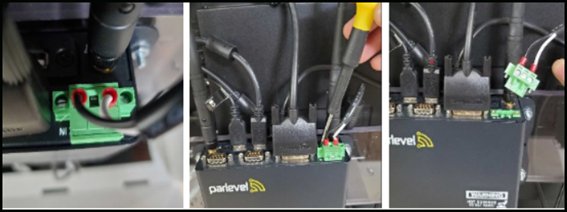

2. La potencia de la CPU es proporcionada por la pieza del conector de alimentación preen ubicada en la parte superior de la CPU. El mini destornillador plano se usará para desconectar el cable de alimentación.
3. Retire todos los cables y antenas restantes que están conectados a la CPU.
4. Una vez que el cable de alimentación, las antenas y los cables se hayan desenchufado, deslice con cuidado el soporte de montaje hacia arriba y hacia afuera para cambiar la CPU.

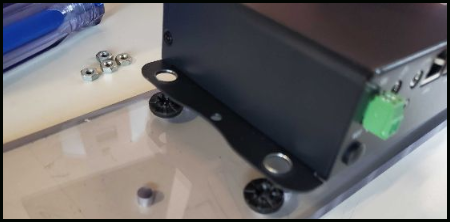

5. Use el destornillador o el zócalo 11/32 para aflojar los cuatro tornillos y tuercas del soporte para extraer la computadora.
6. Coloque la unidad defectuosa a un lado y alinee la CPU de reemplazo con las piezas negras en el soporte. El destornillador o el enchufe 11/32 se usarán para volver a colocar los cuatro tornillos y tuercas. Una vez seguro, deslice cuidadosamente el soporte de montaje nuevamente en su lugar en el panel posterior del quiosco.
7. Lo siguiente será cambiar la fuente de alimentación anterior con la fuente de reemplazo provista en el RMA. Esto requerirá acceso al gabinete inferior del quiosco. Busque la pieza del conector de alimentación verde y abra la puerta del gabinete para seguir el cable desde la CPU en la mitad superior hacia la parte inferior, lo que conducirá al bloque de alimentación y a la regleta de alimentación. Recomendamos quitar la caja de efectivo en el validador de billetes para acceder mejor la fuente de poder.
8. Tenga en cuenta que el cable de la fuente de alimentación puede estar sujeto a una almohadilla de montaje adhesiva. Lleve su cortador de cable a las bridas que sujetan el cable en su lugar.
9. El bloque de alimentación se mantiene en su lugar con velcro o cinta de doble cara. Tenga mucho cuidado al intentar sacarlo.

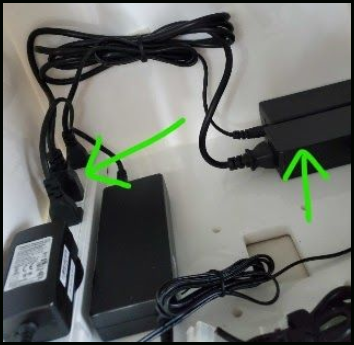

10. Cambie la fuente de alimentación anterior por la fuente de reemplazo enviada con el RMA. Asegúrese de que el cable de la tira de alimentación esté completamente al ras con el bloque de alimentación.
11. Pase el extremo del cable con la pieza del conector verde hasta la mitad superior del quiosco para conectarlo a la CPU. Use el mini destornillador para atornillarlo en su lugar.

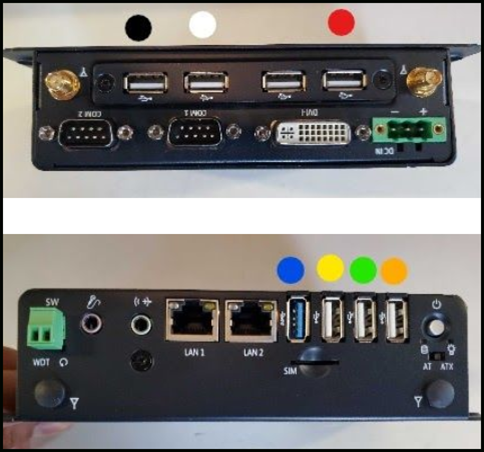

Use la siguiente leyenda para conectar los cables restantes correctamente a la CPU:
- Negro : Cable Bexel (lector de tarjetas): se conecta a la pieza de conector verde en el gabinete inferior.
- Blanco : cable de extensión USB o dongle
- Rojo : cable del escáner de código de barras
- Azul : cable de cámara
- Amarillo : cable del lector de huellas digitales
- Verde : convertidor CoinCo USB-MDB
- Naranja : cable de pantalla táctil (se conecta al monitor)
