En este artículo, encontrará instrucciones sobre cómo instalar el Kit de actualización para un quiosco Micro Market. Hay imágenes para ayudar a guiarte.
Para este proceso, necesitará:
-
Bisel y fuente de alimentación para el lector de tarjetas de crédito
-
CPU (PC Box)
-
Serial a USB (cable validador de billetes)
-
Cable DisplayPort
-
Cable VGA (macho a macho)
-
Adaptador VGA a DisplayPort
-
Hub USB
-
Velcro para montar CPU
-
Hardware para montar el bisel
-

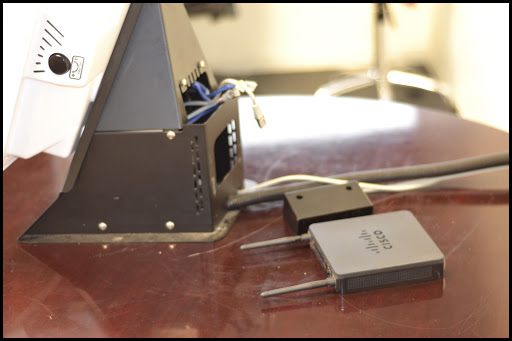

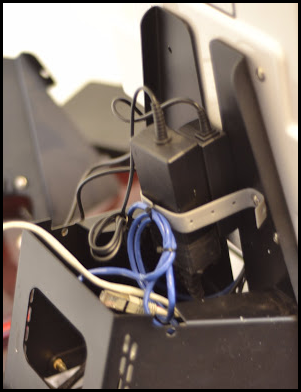

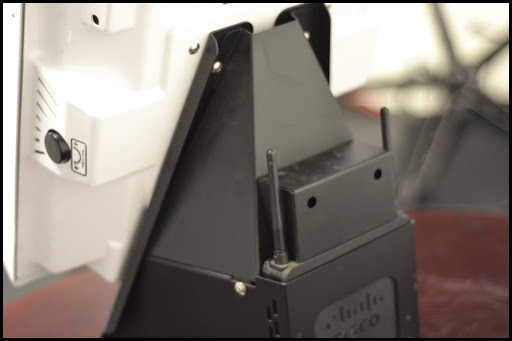

Retire la cubierta del módem y el módem en la parte posterior del quiosco.

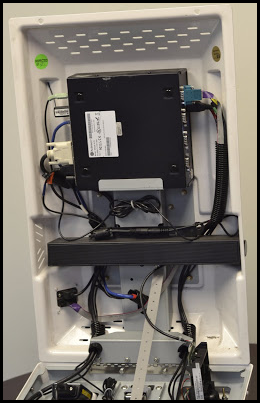

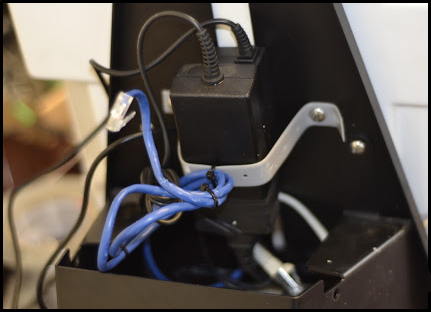

2. Abra la parte posterior del quiosco y desconecte todos los cables de la CPU.

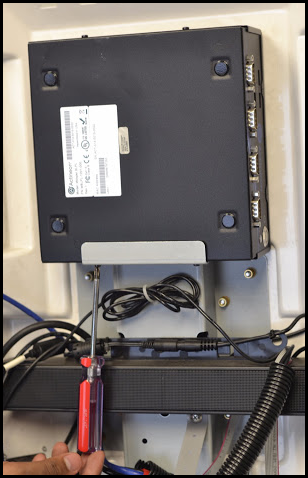

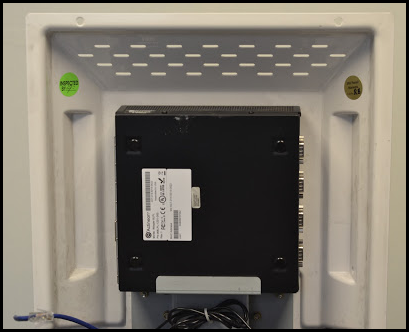

3. Desmonte la CPU quitando los tornillos mientras sujeta la caja para que no se caiga.

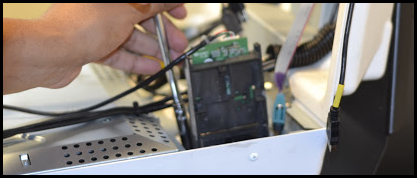

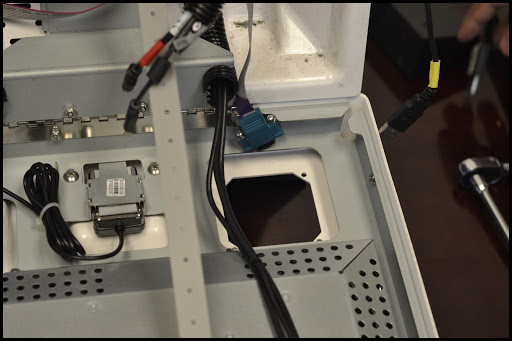

4. Desmonte el bisel actual usando una llave de tubo de 5/16 pulg. Para quitar el hardware y desenrutar el cable del quiosco.

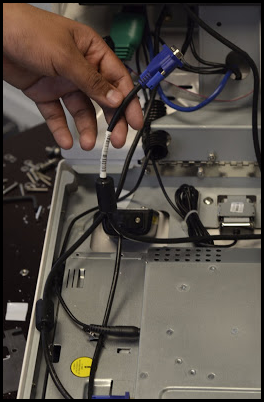

5. Retire el cable que conectaba el monitor a la CPU y la fuente de alimentación de la CPU.

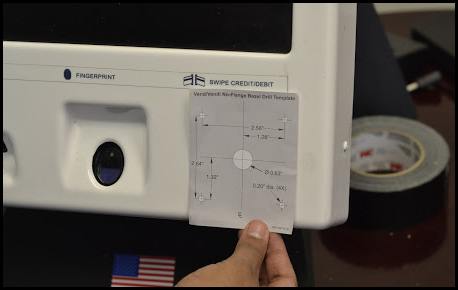

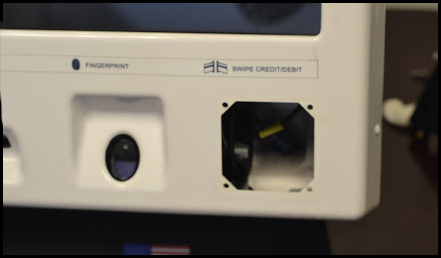

6. Perfore orificios para el nuevo bisel con una broca de 11/64 pulg. Use la plantilla de perforación provista alineada con el orificio superior derecho existente.

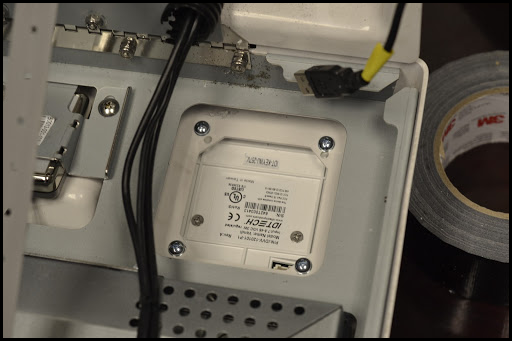

7. Monte el nuevo bisel con el hardware proporcionado.

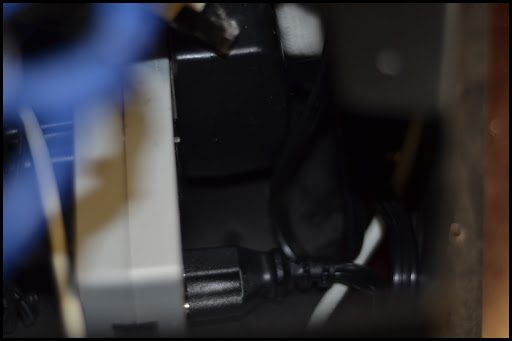

8. Conecte las fuentes de alimentación tanto para el nuevo bisel como para la CPU. Pase los cables a través del tubo hasta el interior del quiosco.

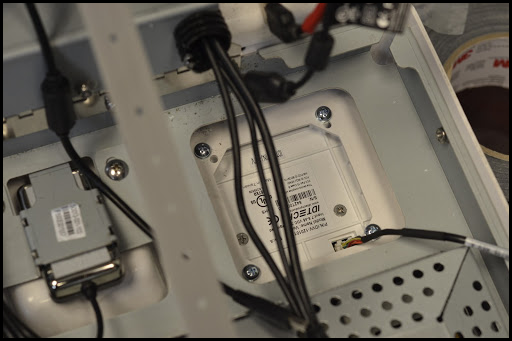

9. Conecte el cable de alimentación a la parte posterior del bisel y a la fuente de alimentación.

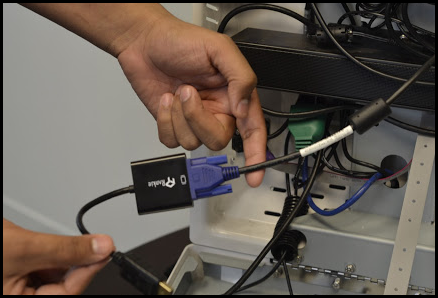

10. Conecte el monitor a la CPU. Si el monitor tiene un DisplayPort, solo necesitará un cable. Si tiene un conector VGA, necesitará el adaptador VGA a DisplayPort incluido.

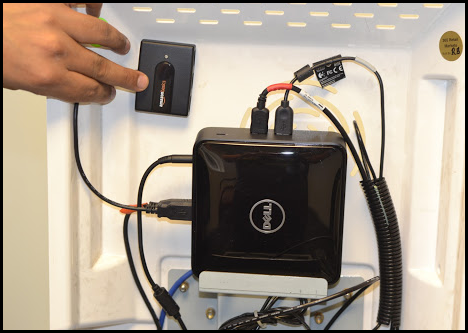

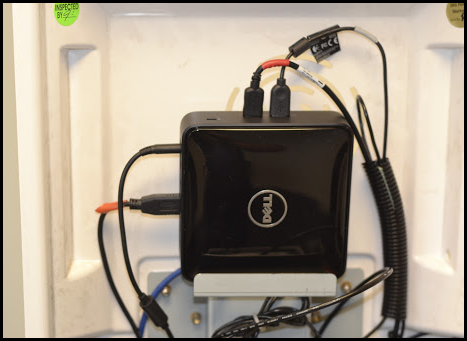

11. Monte el concentrador USB y la CPU con el velcro proporcionado.

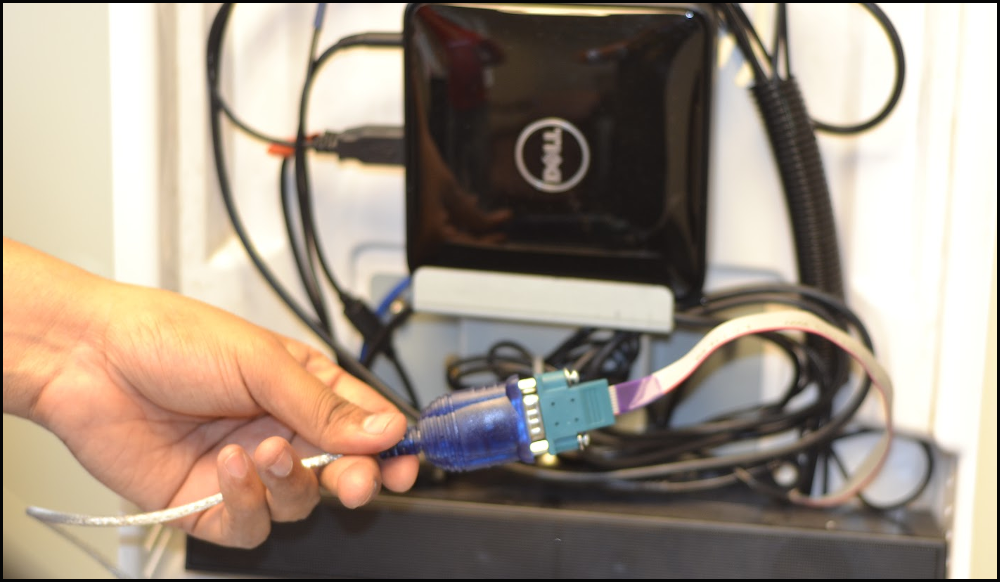

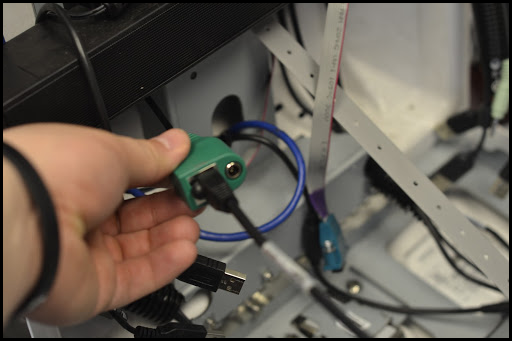

12. Si su quiosco incluye un aceptador de billetes, conecte el cable del aceptador al adaptador de serie a USB provisto y conéctelo al concentrador USB.

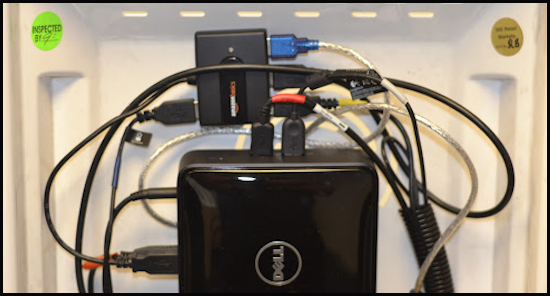

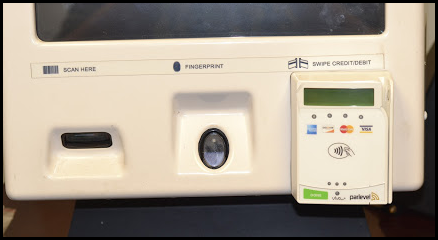

13. Terminado. Todo debe estar conectado como se muestra a continuación.
